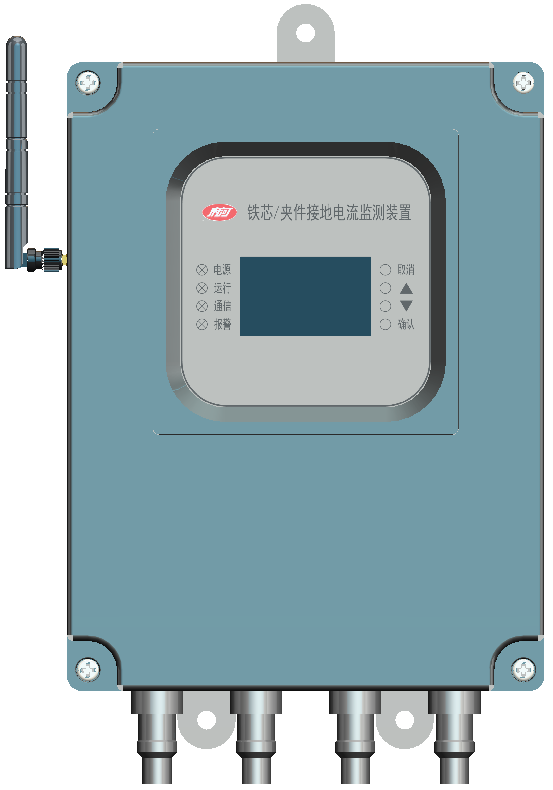

變壓器鐵芯/夾件接地電流監測裝置

產品簡介

變壓器是電力系統的重要設備之一，其安全穩定運行是電力系統的重要保證。據變壓器的事故統計分析表明，鐵芯事故在變壓器事故中排名前三。鐵芯故障的產生大部分是由于鐵芯多點接地引起的，當鐵芯兩點或多點接地（絕緣下降往往會導致這種情況的發生）時，鐵芯內部會感應出環流，該電流會引起局部過熱，嚴重時會造成鐵芯局部損壞甚至接地片熔斷，從而導致鐵芯電位懸浮并產生放電性故障，嚴重威脅到變壓器的可靠運行。通過對變壓器鐵芯/夾件接地電流的監測即可反映出變壓器是否存在鐵芯多點接地，為運維單位進行變壓器檢修提供可靠依據。

我公司研制的變壓器鐵芯/夾件接地電流監測裝置可有效的對鐵芯/夾件接地電流進行實時監測，它由單匝穿心式零磁通電流互感器、信號采集、處理電路、通訊及顯示接口等組成。裝置具有串口和無線通信接口，可與第三方管理機通訊；具有采樣值光纖輸出接口，可用于向故障錄波器發送采樣值數據；具有越限報警判斷等功能。

功能特點

1.實時監測變壓器鐵芯/夾件接地電流

2.裝置采用LCD液晶實時顯示接地電流、告警信息、運行參數

3.可設置報警限值，就地報警和遠程報警信息上傳功能

4.具有RS485通信接口，用于發送有效值和告警信息

5.具有無線通訊接口（Zigbee/LoRa/GSM/GPRS多種通信接口可選），

用于接入物聯網

6.告警接點輸出

7.采樣值光纖輸出接口（用于向故障錄波器發送采樣值數據）

8.接地電流波形展示（當故障錄波器作為管理機時才具有此功能）

技術參數

1.電流監測范圍：1mA-10A；精度：≤±1%

2.報警值的設定：100mA～500mA可設，默認100mA電流超限報警

3.供電電源：工作電壓85～265VAC/85～265VDC均可

4.工作溫度：-40～70℃

5.工作濕度：≤95%

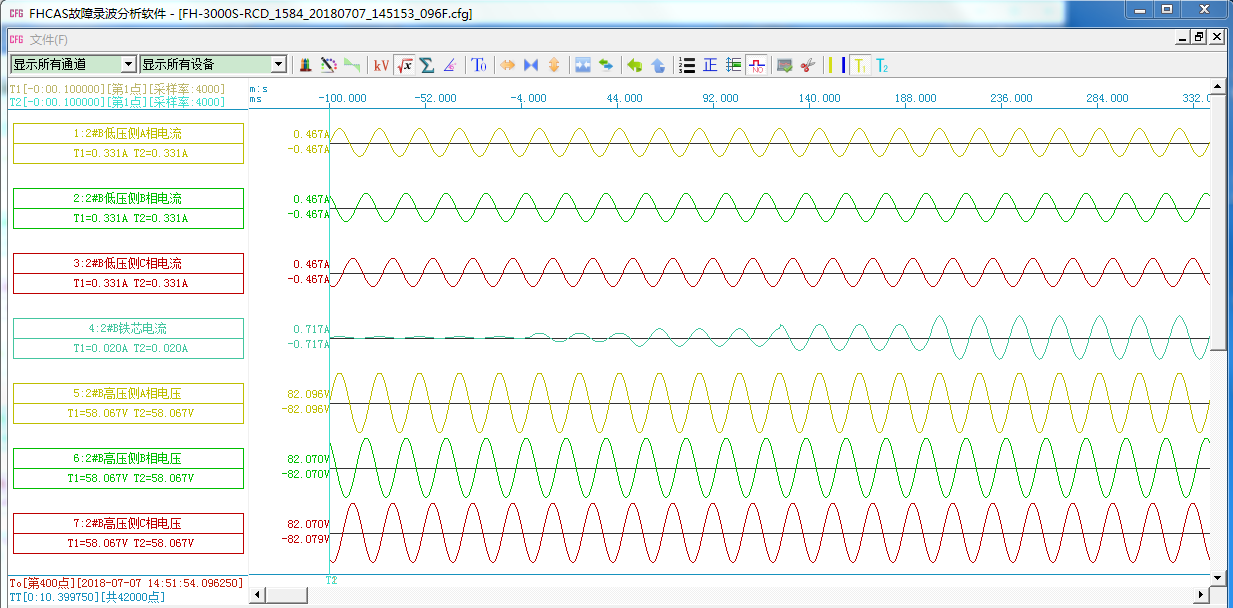

6.防護等級：IP65故障錄波裝置作為變壓器鐵芯/夾件接地電流監測裝置的管理機，進行波形展示、越限判斷、錄波啟動、告警輸出等功能。錄波裝置上展示的變壓器鐵芯/夾件接地電流，如下圖所示
